400-4K-1.3X 微小钻头

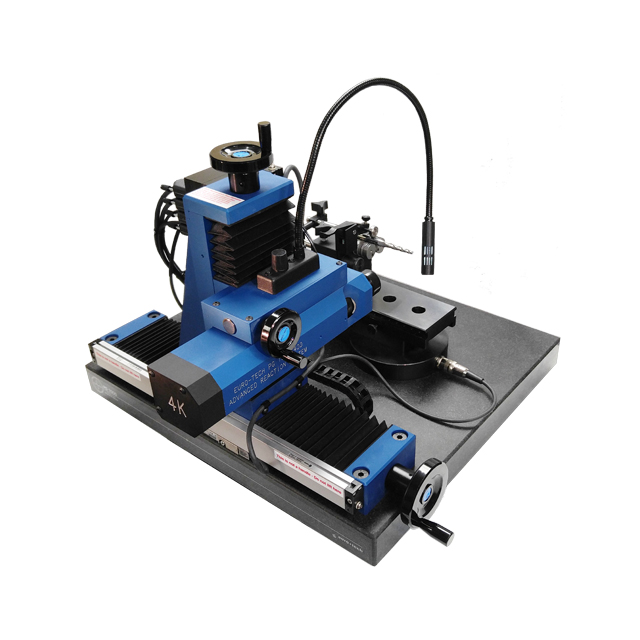

新款PG1000-400 Advanced REACTION-1.3X 提供35倍到415倍的放大倍率，可用于微小刀具的几何尺寸的检测。高倍率是通过光学而不是电子倍率来实现的。图像由高速USB 3.0相机再现并在4K显示器上显示，且无需任何电子像素操作。使用0.5微米光栅提高测量精确性。

REACTION软件可以多任务实时对刀具进行检测。参数测量、刀具真实图像显示，边缘检测，图像对比或者.dxf文件拟合，在一个测量实况内使用多种颜色。通过调取保存的检测实况来进行刀具重复检测，为测量实况添加注释以生成自己的刀具检测文档或将数据保存到Excel。

PG1000-400 Advanced REACTION系列通过我们独有的六通道编码器接口从基座轴，水平、垂直轴，显微镜处采集数据，并自动将放大倍率与软件同步。

技术参数

显微镜:

00484-1A 12x 光学系统

放大倍率:

35x, 60x, 85x, 121x, 150x, 186x, 213x

245x, 276x, 308x, 340x, 368x, 390x, and 415x

对应视野:

35x = 10 mm, 60x = 5.5 mm,

85x = 4 mm, 121x = 2.75 mm, 150x = 2.2 mm,

186x = 1.7 mm, 213x = 1.5 mm,

245x =1.37 mm, 276x = 1.21 mm,

308x = 1.06mm, 340x=1.0 mm,

368x = .91 mm, 390x = .086 mm,

415x = .81 mm

聚焦范围:

36mm (1.437")

重复性:

0.003 mm (0.00012") 最大倍率时

测量范围:

75 mm 垂直x 200 mm 水平

相机:

高速USB3.0彩色相机

电脑主机:

i7四核处理器

8GB内存, 500GB 硬盘,

数字DP 4K显卡

显示器:

24寸 4K显示器（3890 x 2160）分辨率

操作系统:

Windows 10, 64位

光栅:

Fagor 0.0005mm

光源:

可变亮度的LED工作灯

屏幕分辩率:

低 = 0.010 mm(0.00039")

高 = 0.001 mm(0.000039")

语言:

中文, 英语, 德语, 日语...

软件升级:

在软件菜单中使用“检查并更新”

免费进行软件升级

质保:

作为升级或完整的系统购买时

所有部件都由Omega提供

可享受一年质保

一般信息:

尺寸: 24”长 x 19”宽 x 18”高

重量: 140 磅;

电源: 220VAC,50Hz to 63Hz

校准:

建议购买刻度板#1000-645-1

用于屏幕和光栅校准，

也可从Omega公司租借
